Comhlaí don Tionscal Ola, Gáis agus Ceimiceach

Comhlaí Heyue molta bileog roghnúcháin i dtionscail ola agus gáis agus peitriceimiceach

Cineál comhla

Fochineál

Suíomh Tionscail

Loighic Roghnúcháin Eochracha

Coinníollacha is Infheidhme

Coinníollacha nach-Infheidhmithe

Moltaí Ábhar Coirp

Moltaí Séala/Baile Átha Troim

Feidhmchláir tipiciúla

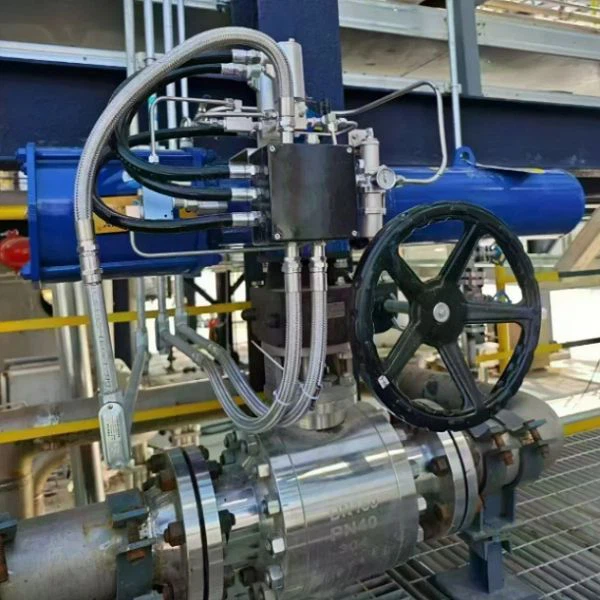

Comhla Liathróid

Liathróid ar Snámh, Liathróid Trunnion, V -Liathróid Phoirt

Comhla capall oibre lárnach; oiriúnach do sheirbhís ar siúl/as agus sníomh; an-luí leis an uathoibriú

1. Aicme Brú: Bain úsáid as liathróid trunnion le haghaidh brú ard (Aicme 600+); liathróid ar snámh le haghaidh brú íseal (Aicme 150–300). 2. Feidhm: Roghnaigh V-port le haghaidh rialú sreafa beacht; lán-portáil le haghaidh múchadh simplí. 3. Meáin: Úsáid rónta crua le haghaidh sciodar; bain úsáid as gach comhla dhosmálta nó líneáilte le haghaidh meán creimneach.

Brú ard/íseal; meáin chreimneach nó neamh-chreimneach; ar/as nó sníomh; uathoibriú-réidh

Meáin ardteochta atá seans maith do chóic (is cúis le greamú suíocháin); rialú sreafa ultra-ag Cv an-íseal

Caighdeán ola & gáis: WCB; Seirbhís creimneach: 316L, Hastelloy; Ardbhrú-: Cruach bhrionnaithe

Brú íseal: PTFE; Ardbhrú/scríobach: Cóimhiotal crua; Creimneach: PTFE, Kalrez

Píblínte ola/gáis atá ar fad; aistriú táirge amh/deiridh i scaglanna; cumasc beatha imoibreora ceimiceach; Rialú tobair crann Nollag

Comhla Geata

Gas ag ardú, Gas Neamh{0}}Ardaithe, Geata Leac

Comhla leithlisithe mór tollta; riachtanach le haghaidh príomhcheannteidil i gcórais stórála ola/gáis & áirgiúlachta

1. Méid & rothaíocht: Is fearr tolladh mór (DN300+) agus oibriú go hannamh. 2. Suiteáil: Bain úsáid as gas ardaithe lasmuigh (tásc ar an suíomh amhairc); Gas neamh-ardaithe sa spás-limistéir theoranta. 3. Meáin: Úsáid geata leac le haghaidh seirbhíse salach/olacha (resistant-resistant).

tolladh mór, oibriú go hannamh, -titim brú íseal ag teastáil; meáin neamh-chreimneach nó beagán creimneach

Rothaíocht go minic; seirbhís throttling

Caighdeán: WCB, cruach carbóin; Creimneach: 316L

Brú ard-teocht/ard-: Miotal-go-miotal, graifít sholúbtha; Meándleacht: Leaistiméire

Príomhlíonra inrochta/asraonta feirme umar ola; trálínte i-phíblínte achair fhada; ceanntásca uisce fuaraithe/gaile i ngléasraí ceimiceacha

Comhla cruinne

Cruinneog (Díreach), Uillinn, Y-Cineál, Trí-Bealach

Comhla smeartha beachta le haghaidh tollta beaga/mheánacha; ríthábhachtach maidir le rialú paraiméadar próisis

1. Feidhm & leagan amach: Díreach le haghaidh throttling ginearálta; cineál uillinne ag uillinn an phíobáin (laghdaítear na feistis). 2. Aicme seirbhíse: Cruach bhrionnaithe le haghaidh ardbhrú-teocht/ard-; dhosmálta do mheáin chreimneach. 3. Conair sreafa: Úsáid trí-bhealach chun sruthanna a mheascadh/a chlaonadh.

tolladh beag/meán; tá gá le rialú beacht ar shreabhadh/brú; meánbhrú-ard; meáin neamh-chreimneach nó beagán creimneach

tolladh mór (DN200+); riachtanais ísle brú

Brú ard: Cruach brionnaithe; Caighdeán: Cruach charbóin; Creimneach: 316L

Teocht ard: Séala miotail; Comhthimpeallach/creimneach: PTFE; Caighdeán: Leaistiméire

Taobh scaglainne-tarraingt as colúin driogtha; méadrú aigéid/bun i ngléasraí ceimiceacha; uisce ceann tobair / instealladh polaiméire

Comhla Féileacán

Comhlárnacha, Aonair-Fritháireamh, Triarach-Fritháireamh

Comhla tollta mór eacnamaíoch le haghaidh seirbhíse ísealbhrú; príomhrogha do chórais chúnta & fóntais

1. Brú & méid: Ideal do Níos lú ná nó cothrom le Aicme 150 agus DN300+. 2. Séalaithe: Comhlárnacha do mheáin ghlan; miotal trí-fhritháireamh-suí le haghaidh mboilgeog-múchadh daingean. 3. Creimeadh: Úsáid corp línéadaigh (m.sh., PTFE) le haghaidh ceimiceán ionsaitheach.

tolladh mór, brú íseal, oibriú go hannamh; meáin ghlan nó atá beagán creimneach; coigeartú sreabhadh garbh

Ardbhrú (Níos mó ná nó cothrom le hAicme 300); teocht ard; rialú beacht ar mheáin scríobacha/láidir creimneach

Caighdeán: Iarann ​​insínte; Creimneach: 316L, PTFE-líneáilte; Teocht ard: Cruach charbóin

Meáin ghlana: EPDM; Teocht ard: Séala miotail; Creimneach: PTFE

iomadúil tuilte uisce i réimsí ola; ciorcaid uisce fuaraithe; línte uisce tine ag feirmeacha umar; vent / línte gáis flare

Comhla Seiceála

Luascadh, Ardaitheoir, Ciúin (Dé-Pláta)

Comhla sábháilteachta um chosc ar chúl-shreabhadh; éigeantach ag scaoileadh caidéil/comhbhrúiteora

1. Méid & brú: Swing le haghaidh tolladh mór / brú íseal; ardaitheoir le haghaidh tolladh beag/brú ard. 2. Cineál córais: Úsáid seiceáil chiúin i gcórais uisce (coisctear casúr uisce). 3. Meáin: Cruach dhosmálta le haghaidh seirbhíse creimneach.

Gach aicme brú ina gcaithfear cúlsreabhadh a chosc (m.sh., asraonta caidéil/comhbhrúiteora, línte fillte)

Feidhmchláir óna dteastaíonn rialáil sreafa ghníomhaigh

Caighdeán: WCB, cruach carbóin; Creimneach: 316L; Brú íseal: Iarann ​​insínte

Brú ard-teocht/ard-: Séala miotail; Brú íseal: leaistiméire; Cineál chiúin: rubar sintéiseach

Línte sceite caidéil/comhbhrúiteora; stáisiúin pumpála píblíne; línte athchúrsáil beatha imoibreora

Comhla Rialaithe

-Suíochán Singil, Suíochán Dúbailte, Cage, Rothlach Éicintreach

Gléas lárnach le haghaidh rialú próiseas beacht; bíonn tionchar díreach aige ar cháilíocht an táirge agus ar chobhsaíocht oibriúcháin

1. Glaineacht:-suíochán singil le haghaidh sreabhán glan; suíochán dúbailte-do ΔP ard. 2. Meáin: Rothlach eccentric do sciodar; caighean le haghaidh creathadh-seirbhísí atá seans maith. 3. Rialú: Péireáil le actuator leictreach/aeir; tacú le comhartha 4-20mA.

Sreabhadh beacht/brú/rialú teochta; comhtháite i-córais lúb dúnta; comhoiriúnacht meáin leathan

Seirbhís shimplí ar/as amháin

Creimeadh caighdeánach: 316L; Creimeadh láidir: Hastelloy, tíotáiniam; Ardteocht: Cruach-resistant teasa

Scríobach: Cóimhiotal crua; Creimneach: PTFE; Teocht ard: Séala miotail

Rialú beatha scáinteoir catalaíoch i scaglanna; rialú teochta/brú imoibreora; bainistíocht brú choke wellhead
